物聯網節點遠程休眠喚醒與安保監控系統

1. 系統簡介
      物聯網節點遠程休眠喚醒與安保監控系統（SeaIOT-NMCS）是針對物聯網工程應用的需求，綜合運用傳感器采集、智能控制、無線傳感器網絡(luò )、Web服務器、嵌入式中間件等物聯網關鍵技術以及多學科技術的交叉融合，提出的傳感數據與視頻數據網絡(luò )化遠程監控的解決方案，該方案可廣泛應用于農業溫室大棚、工業監控、智能家居等多個實際生活環境。
2. 系統構成
       系統利用傳感器測量環境參數，結合嵌入式數據庫存儲測量數據；利用無線傳感器網絡(luò )統一管理各個傳感節點；利用嵌入式Linux系統實現智能網關；利用Web服務器實現網絡(luò )化遠程測量、控制，促使學生了解各種物聯網技術在網絡(luò )化監控系統中的應用。

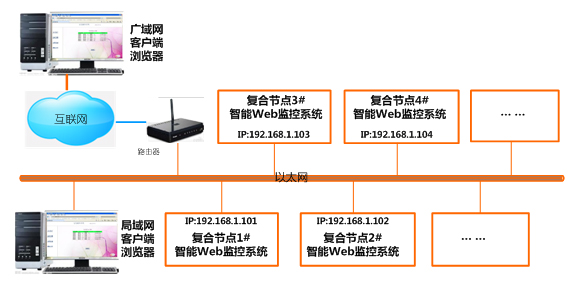

2.1 系統總拓撲


 系統總拓撲圖

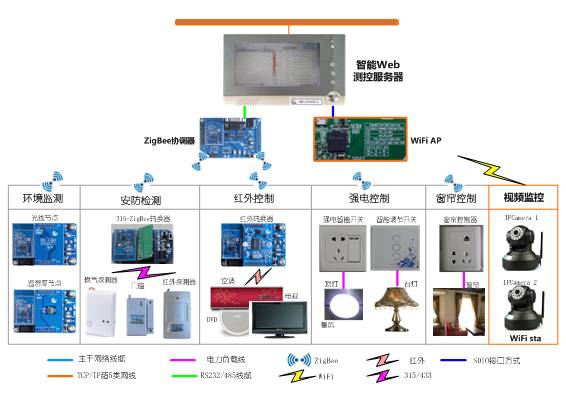

2.2 復合節點拓撲

單復合節點“智能Web監控系統”拓撲圖

3. 硬件資源
本系統主要由感知設備、控制設備、監控設備、測控服務器等組成。用戶可根據具體應用環境，選擇合適的硬件設備。
1） 感知設備：
       主要由傳感器調理板、ZigBee通信模塊以及接口底板組成。系統支持的傳感器有空氣溫濕度傳感器、光照度傳感器、二氧化碳傳感器、加速度傳感器、光敏傳感器、燃氣探測器、煙霧探測器、以及紅外探測器等，可根據客戶需求定制不同類型的傳感器節點。
2） 控制設備：
       主要由執行設備、ZigBee通信模塊以及接口底板組成。因被控對象不同，主要分為直流供電型控制設備、交流供電型控制設備、紅外控制設備。
       直流供電型控制設備，主要包括執行器、ZigBee通信模塊和底板組成，底板由直流電源供電。執行器支持諸如點陣LCD液晶顯示屏、數碼管顯示屏、蜂鳴器、LED指示燈、語音播放器等。
       交流供電型控制設備，主要包括控制器和交流電器，控制器封裝在標準的86盒內，交流電器只需插入86盒的兩相或三相插座即可實現電器的開關控制。交流電器支持諸如照明燈、警笛、窗簾、電視、音響、空調、滴灌、卷簾、通風扇、加濕器等。
紅外控制設備主要是學習遙控器的編碼，用一個紅外控制設備代替多個遙控器實現紅外設備的統一管理。紅外設備支持諸如電視、音響、空調等。
3） 監控設備：
       它是一種視頻服務器，具有MAC地址和IP地址，用于網絡(luò )視頻監控。通常與測控服務器處于同一級路由下使用。此處，監控攝像機位于測控服務器形成的路由器之下，通過WIFI與測控服務器通信，由測控服務器轉發視頻數據。
4） 測控服務器：
       它是復合節點的核心控制主機，主要由嵌入式主板組成，封裝在模具內，安裝在本地，通過以太網與路由器連接，實現互聯網接入。
       測控服務器內部集成ZigBee無線通信模塊，可設計為ZigBee協調器或路由器，ZigBee網絡(luò )拓撲模式靈活多變。
       其內部也集成了WiFi模塊，可以設置為AP模式或者STA模式，上行通過以太網連接路由器，下行支持WiFi設備通過AP接入點連接互聯網。這樣復合節點只需使用一根以太網線纜、一個IP地址就可以實現ZigBee傳感數據和視頻數據在互聯網中的通信。在實際工程中，這種設計方式既保證了有線連接的可靠性和數據遠傳，又節約了硬件成本和IP資源。
同時，服務器內部留有GPRS、3G模塊的接口，可根據客戶需求集成移動通信模塊。
4. 軟件資源

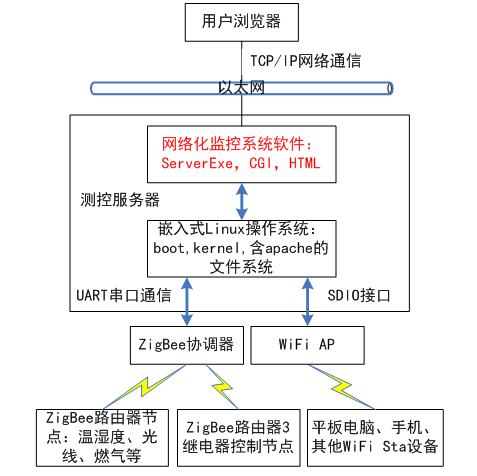

系統軟件默認采用B/S結構，主要包括無線傳感器網絡(luò )數據透明傳輸軟件、基于Web的傳感節點網絡(luò )化監控軟件、無線AP到以太網橋接的軟件，軟件結構如圖所示。

軟件結構圖

1） 無線網絡(luò )傳感器數據透明傳輸軟件：
主要實現ZigBee網絡(luò )的建立、節點的自動入網、節點休眠與喚醒、節點之間數據的透明傳輸、傳感器節點的采樣與傳輸、以及執行節點的設備控制功能。
2） 基于Web的傳感節點網絡(luò )化監控軟件：
該軟件以智能網關作為Web測控服務器，結合CGI應用程序接口、檢測與控制應用程序、以及HTML網頁，為用戶提供B/S方式的訪問與控制傳感層節點的平臺。
5. 功能特點
5.1 系統功能

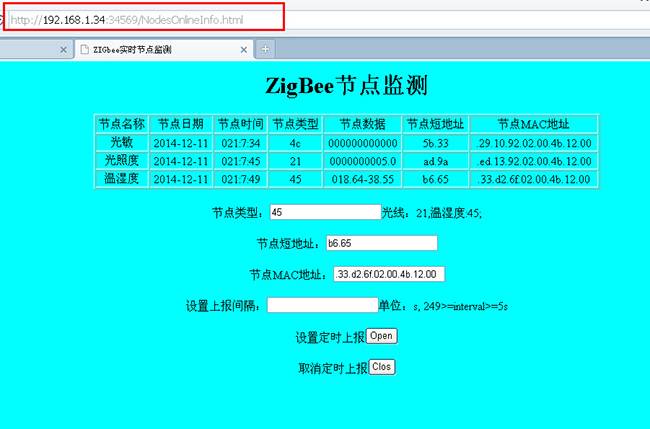

1. 環境實時監測功能
通過溫濕度傳感器、光線傳感器對環境狀態進行實時監測，所有監測數據可以實時顯示在客戶端瀏覽器的頁面上。

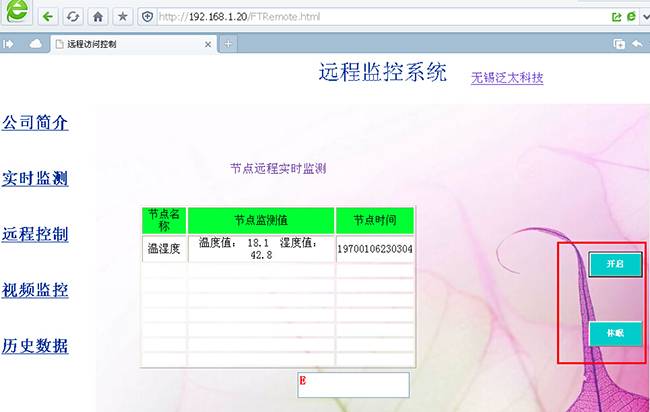

2. 休眠喚醒控制
在節點監測的頁面下，選中某一個傳感節點，點擊“休眠”或“開啟”按鈕，實現節點遠程“休眠”和“喚醒”控制。休眠中的節點不再驅動傳感器采樣數據，直到被重新復位或者被遠程“喚醒”才繼續采集信息、傳輸信息。

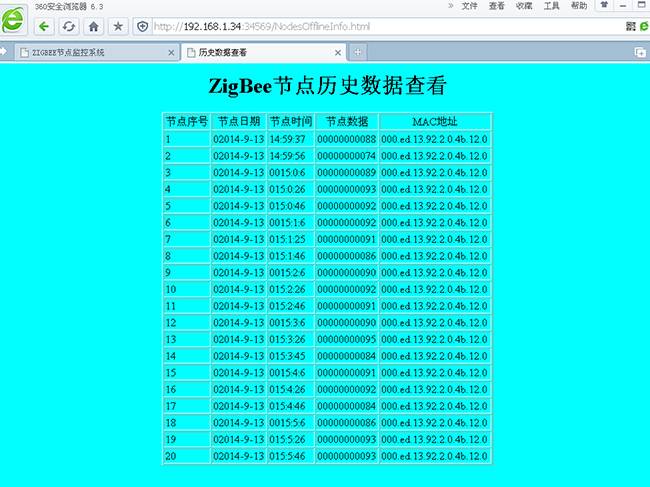

2. 歷史數據存儲功能
在測控服務器中構建Sqlite數據庫以及節點信息表，實時保存溫濕度傳感器、光線傳感器的采樣值，所有監測的歷史數據都可以顯示在客戶端瀏覽器的頁面上。

3. 遠程控制功能
遠程控制主要用來顯示當前ZigBee網絡(luò )中的所有繼電器控制節點，可以選中某個節點，實現遠程控制現場設備的開、關。

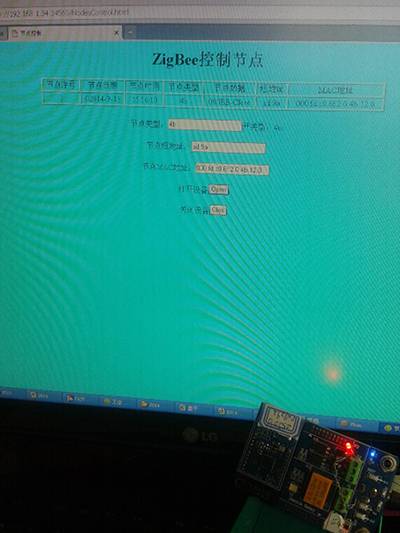

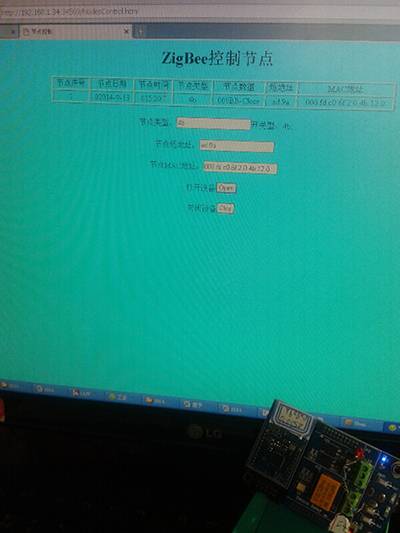

 網頁控制LED燈關閉或點亮

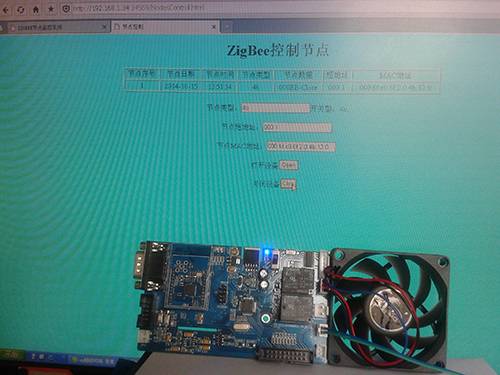

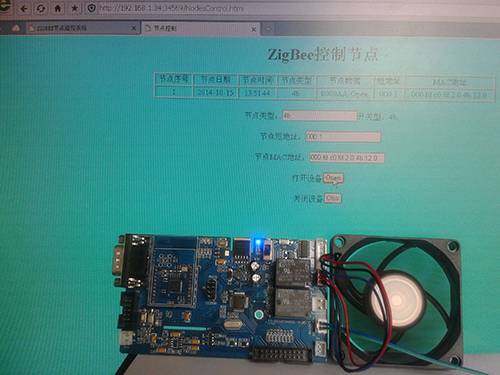

網頁控制風扇打開或關閉

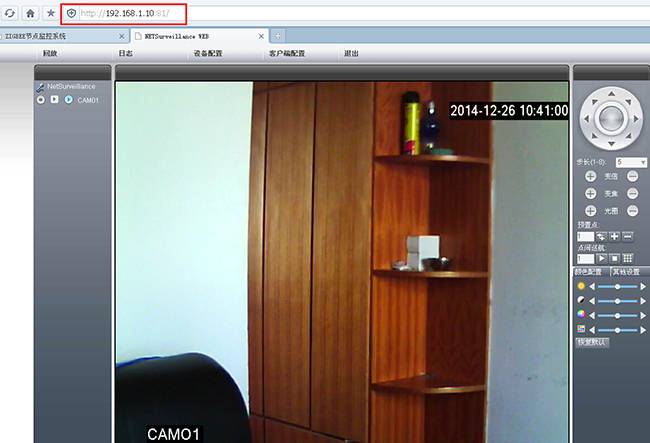

4. 局域網視頻監控
用戶可以在網頁瀏覽器中輸入IP地址“192.168.1.10:81”，通過視頻查看現場的狀況。

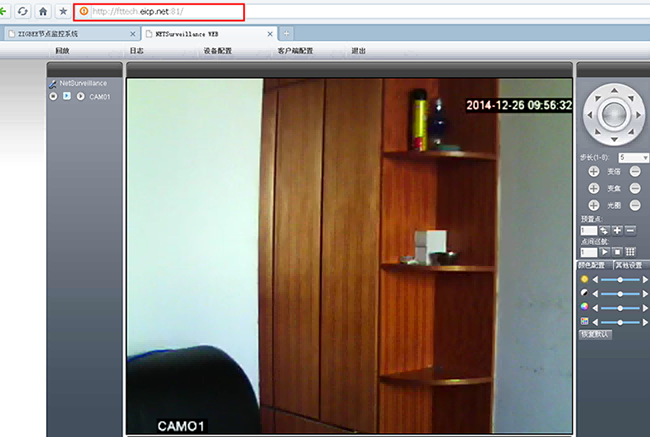

5. 外網訪問
系統既支持局域網客戶端訪問，也支持外網客戶端訪問。外網用戶只需在瀏覽器中輸入測控服務器的域名地址“http://fttech.eicp.net:81”即可實現遠程訪問現場，查看節點的實時監測數據、存儲的歷史數據、設備控制、以及視頻監控等。

5.2 系統特點
  WiFi到以太網的無線橋接：復合節點除了實現測控服務器的功能外，還形成了無線AP接入點，網絡(luò )攝像機通過WiFi接入AP形成的網絡(luò )中。這種設計方式使得復合節點只需使用一根以太網線纜、一個IP地址就可以實現ZigBee傳感節點和視頻節點兩種數據與互聯網客戶端的通信。在實際工程中，既保證了數據傳輸的可靠性和遠傳性，又節約了視頻監控設備網絡(luò )連接的硬件成本和IP資源。
  內外網Web遠程訪問：支持局域網和廣域網兩種方式的遠程監控。
6. 教學資源

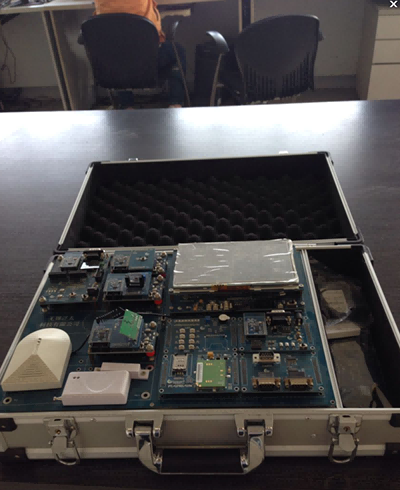

本系統提供了豐富的實驗，包括ZigBee采集傳輸實驗，Linux系統搭建實驗、Web服務器搭建實驗、網絡(luò )化遠程監控實驗等，縱深貫穿，讓學生在實驗中逐步領悟物聯網的關鍵技術以及網絡(luò )監控方式，培養學生動手解決問題的能力，激發學生的創(chuàng )新潛力。

7. 成功案例

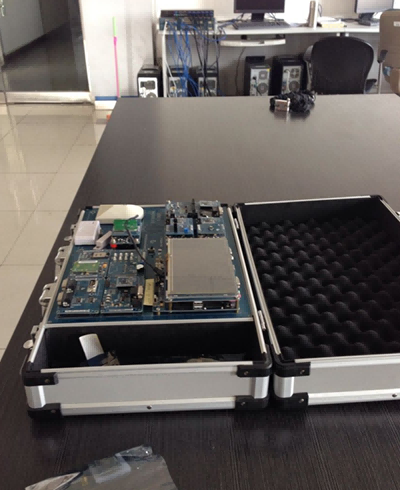

內蒙古大學采用該系統
